Intel Pentium 4 2.0 GHz
под Socket 423 и Socket 478

Теперь подробнее о каждой плате:

Supermicro P4SBA

Материнская плата от редко изменяющей Intel компании стала первой ласточкой, появившейся в нашей лаборатории. О компании Supermicro говорить не станем, она очень хорошо известна в своей нише - платы для высокопроизводительных рабочих станций и серверов. Платы отличаются высокой надежностью, но не всегда - высокой производительностью. Впрочем, на том поле, на котором играет компания, первое намного важнее.

Теперь же, поведав читателю о своеобразной миссии компании, перейдем собственно к плате. Она (что в данном случае работает на имидж стабильности) упакована в коробку обычного для компании дизайна. Коробку, надо заметить, весьма внушительного размера - тому причиной послужил достаточно неплохой набор аксессуаров, находящийся в комплекте с материнской платой, несмотря на то, что она еще не вышла в серийное производство. Из стандартной комплектации здесь можно обнаружить шлейф АТА66/100, кабель для подключения дисковода, полновесное руководство по настройке и установке платы на английском языке и компакт-диск с различным программным обеспечением, набор которого мы осветим чуть позже. А сейчас расскажу о том, что же необычного было найдено в коробке - там находилась планка с дополнительными портом USB на заднюю панель компьютера - мелочь, часто встречаемая с платами от других производителей, наконец-то появилась и в коробке от Supermicro. Также в коробке присутствует (что является более приятной и полезной вещью) кулер от Foxconn. Ранее мы также встречали кулера в коробках этой компании, и как видим, это становится доброй традицией. Теперь же опишем то, что нам досталось на компакт-диске.

Как обычно бывает, там оказались драйвера к различным версиям плат Supermicro, основанным на серии чипсетов i8xx от Intel, их описания в формате .pdf, впервые встречаемый нами на подобных дисках Adobe Acrobat Reader версии 5.0 для чтения этих файлов, программа для мониторинга и удаленного управления компьютером - Intel LANDesk Client Manager 6 (LDCM) и DirectX 8.0. Как видим - ничего лишнего, компания и здесь верна себе, не отвлекаясь на задачи привлечения клиентов путем бесплатной раздачи софта - как правило, клиентура у подобных компаний сформирована, и рекламой служат не громкие PR-акции, а келейные беседы сисадминов:)

Сама же плата не поражает каким-либо обилием функций - здоровый аскетизм в исполнении этой компании всем известен, ведь упор делается не на домашних пользователей, а на другой сектор рынка, где это изобилие зачастую вредно. Впрочем, плата не столь уж и обделена ими, но об этом расскажем чуть позже, при описании BIOS. На плате красуется надпись"Designed in USA", что, судя по всему, должно привлечь покупателя. И действительно, монтаж платы выполнен на высоком уровне, лишь чуть-чуть пострадало удобство работы с ней - разъемы CD-in размещены перед слотами PCI, что может затруднить доступ к ним. На плате применен разъем питания ATX, насчитывающий 24 контакта против 20 контактов у столь привычного нам разъема. Но это не помешало использовать нам обычный блок питания - надо лишь заметить, что блок питания желательно выбирать помощнее. На северном мосту (MCH, как его теперь называет Intel), размещен низкопрофильный радиатор. И действительно, нет смысла воздвигать гигантов на микросхему без встроенного видеоадаптера. На плате почти нет переключателей, их всего три, и все их функции незатейливы: очистка CMOS, включение/выключение встроенного аудиокодека, запрещение/разрешение возможности запуска компьютера с устройств PS/2. Все возможности по конфигурации системы скрыты в BIOS, к описанию которого мы и переходим.

Выбор его достаточно неожиданный - версия Medallion 6.00 от AWARD является экзотикой для плат этой компании, хотя мы и встречали платы с ним. В BIOS мы можем настроить тайминги памяти, отрегулировать работу шины AGP и, что было интересно в нашем случае, поменять коэффициент умножения процессора - дело в том, что мы получили инженерный образец процессора, где эта функция не была заблокирована. В принципе, выбор настроек небогат, но если посмотреть на коробку, и увидеть имя производителя платы, то легко станет понятен тот тон, с каким мы описываем их.

Короткое резюме о плате можно составить уже сейчас - более подробные выводы, как водится, мы вынесем на поверхность в грядущем обзоре плат на базе этого чипсета. А резюме таково - плат высококачественная, скорее всего не с самыми лучшими скоростными показателями (впрочем - кто знает…) и потрясающе стабильна - именно то, что мы привыкли ожидать от плат этой компании.

EPoX 4T2A

Популярность компании у нас растет как на дрожжах, и причиной тому не только рекламная компания, но и действительно отменное качество продукции. Качество, выражающееся не только в беспроблемной работе материнских плат, но и в отменных функциональных возможностях, также входящих в общее понятие "качество".

И на этот раз, пользователи, выбравшие коробку синего цвета с надписью "EPoX", как кажется, не прогадают. Но об этом позже - пока же о том, что лежит в симпатичной синей коробки, и органично дополняет плату. В коробке можно обнаружить следующее: руководство пользователя, выполненное в едином стилевом решении с коробкой, 80- и 40-жильные кабели для подключения IDE-устройств, кабель для дисковода, планка на заднюю панель компьютера с двумя дополнительными портами USB-портами, и компакт-диск с необходимым для работы платы программным обеспечением. Также на нем можно найти несколько часто необходимых программ - антивирусный пакет от Trend Micro Inc. - PCCillin 2000, Symantec Norton Ghost 6.03 для работы с жесткими дисками и "читалку" формата .pdf - Adobe Acrobat Reader.

Также в число программ вошли и некоторые утилиты: для разгона процессора из Windows - Boostek, и несколько утилит для мониторинга системы - собственно от EPoX, от VIA, и от Winbond. Вроде бы немного - у других производителей бывает и больше программ на диске (а иногда и на дисках), но все необходимое для работы есть.

На текстолите традиционного зеленого цвета не оказалось привычного по другим платам этого производителя индикатора кодов POST - несомненно жаль, тем более что размеры платы вроде бы позволяют установить его. Из особенностей платы можно отметить установку звукового чипа от C-Media и наличие защелки на слоте AGP. Первоначально, видимо, разъем должен был быть конструктива AGP Pro, о чем свидетельствует напоминание на плате об использовании задней части разъема, но почему-то на плате был установлен обычный разъем. Аудиовходы CD-in и AUX-in находятся перед слотами PCI и AGP - не самое удобное место, ведь при вставленных в эти слоты картах расширения доступ к нему будет затруднен, в остальном же к разводке претензий нет. В цепях питания ядра процессора применены 12 LowESR конденсаторов - 8 по 2200 uF и 4 по 1500 uF каждый, этого с лихвой хватает для обеспечения стабильной работы платы в нестандартных режимах. На плате есть несколько переключателей - самый интересный из них для нас заключал в себе возможность задавать базовую частоту процессора - 100, 103, 105, 108, 110, 115, 118, 120, 122, 125 и 133. Что странно, в BIOS Setup этой функции нет (странно не само по себе, а в отношении плат этой компании).

Сам же BIOS, основанный на версии 6.00 от AWARD, заключает в себе достаточно большой выбор настроек - есть несколько настроек работы памяти, шины AGP и т.д. Также плата порадует оверклокеров, находящихся в поиске платы с неплохим разгонным потенциалом - можно менять напряжение процессора с шагом 0.025 В, напряжение шины AGP с шагом 0.1 В и памяти с тем же шагом в 0.1 В.

Плата, наглядно подтвердившая право EPoX считаться одним из лучших производителей материнских плат. Она займет достойное место как в высокопроизводительном компьютере, так и в надежном сервере.

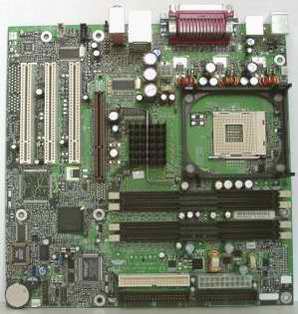

Intel M850MD

Принято начинать описание платы с пары слов о компании-производителя. Но на этот раз и говорить-то нечего - имя столь известно, а история компании исследовалась не единожды чуть ли не с микроскопом, так что заниматься плагиаторством не будем и перейдем сразу к повествованию об особенностях сего изделия.

К сожалению, поведать многое не сможем, ибо продукт попал к нам на стол "гол как сокол". То есть отсутствовала как коробка, так и весь стандартный комплект. Но все же, к нам в лабораторию попала предсерийный образец - поэтому и отношение к нему не будет слишком суровым. Впрочем, думается, не ошибемся, если скажем что дизайн коробки будет обычным - лишнее подтверждение стабильности, а набор аксессуаров - минимален.

Плата не стала "гением инженерной мысли" - этого было сложно ожидать, зная о формате платы, ограничивающем полет той самой мысли. Надо заметить, что не только это стало ограничением - сказывается тут и ориентация компании на корпоративных заказчиков, которым лишние "бирюльки" ни к чему. А теперь - ближе к телу пациента.

У платы удачная разводка - сказывается мастерство инженеров R&D департамента, почти все функциональные элементы расположены в удобных для доступа местах - лишь аудиовходы могут перекрываться расположенными поверх них платами PCI. Говорить о качестве монтажа, как кажется, излишне - компания не позволит опорочить свое имя такими вещами. На плате есть несколько нераспаянных элементов - так, нет на ней слота CNR, место под который отведено слева от 3-го разъема PCI. Впрочем, плата не оставляет впечатления недоделки - все выполнено аккуратно, как уже упоминалось выше. На плате есть несколько перемычек - и самая интересная из них, несомненно - та, которая позволяет войти нам в конфигурационное меню BIOS. Ведь не секрет, что на платах от Intel нет практически никаких возможностей по конфигурации системы. Здесь же с помощью этой перемычки мы можем изменить коэффициент умножения процессора, сбросить пароли и т.д.

BIOS же сделан на основе Phoenix BIOS и имеет интерфейс очень схожий с версией Medallion от AWARD, и это не удивительно - компании слились в одну, и, соответственно пользуются наработками друг друга. В нем есть несколько настроек - из самого интересного стоит отметить возможность вручную распределять прерывания по слотам PCI (и это - на плате mATX!), просмотреть ход загрузки платы в виде списка случившихся событий и включить либо выключить фирменную технологию "Intel Rapid BIOS Boot", которая несколько быстрее позволяет пройти процедуру POST. Очень небогато, что и говорить - но ждать чего-то другого от компании, диктующей свои условия индустрии просто глупо.

Плата обыкновенна для Intel - не очень быстра, но обладает хорошей стабильностью. Вполне подойдет тому, кто хотел бы купить компьютер и забыть о проблемах с ним.

VIA P4X266 Reference board

Плата уже описывалась нами в статье, рассказывающей о чипсете VIA P4X266, но для удобства читателей мы еще раз приведем ее описание. Это - reference-плата от VIA. Заметим, что инженеры компании постарались, чтобы их детище произвело сильное впечатление - красная PCB для reference board это что-то новенькое :). В остальном же продукт выглядит достаточно аскетично - 3 PCI, 1 AGP, 2 DDR DIMM. На плате установлен разъем под "большой" Pentium 4 (Socket 423), однако по поступающим к нам сведениям производители системных плат планируют модели в основном с Socket 478.

Настройки BIOS не отличаются какими-либо изысками и описывать их отдельно не имеет смысла. Общее впечатление от платы - типичная reference board т.е. продукт, главной задачей которого является демонстрация работоспособности и стабильности чипсета. Такая плата должна проходить все, даже самые тяжелые тесты, до конца (с чем она, собственно и справилась "на ура"), а не показывать выдающуюся производительность.

ASUS A7V266

Этот первый представитель семейства плат ASUS, основанного на чипсете KT266 от компании VIA, задержался с выходом. Практически все конкуренты уже давно анонсировали платы на этом чипсете, а вот крупнейший производитель материнских плат в мире ждал. Возможно, что тому виной было желание не выпускать сырой продукт - так посмотрим же, что из этого вышло. Плата, попавшая в нашу лабораторию, являлась предпродажным образцом. И говорить о какой либо комплектации было бы не совсем верно - ведь сравнивать сырое мясо и котлету сложно и неверно. Но все же стоит отметить, что в комплекте мы нашли документацию, пусть и распечатанную на принтере - но все же она была. Также в коробке красного цвета были уложены кабель ATA100, кабель для дисковода и CD-R диск. На нем находился стандартный набор программ от ASUSTeK - драйвера к плате, Adobe Acrobat Reader 4.05, антивирусная программа PC-Cillin2000 v. 7.0 от Trend Micro, Power Player SE 5.0, PowerDVD Trial 3.0, VideoLive Mail 4.0 от CyberLink, программа 3Deep для настройки цветовой гаммы в играх, а также программы от самой компании ASUS - скринсейвер, ASUS Update (программа обновления BIOS из среды Windows) и ASUS PCProbe - утилита мониторинга за состоянием системы.

Мы не оговорились, говоря "первый из семейства" - на плате есть не распаянные микросхема и разъемы. На этом месте должны находиться контроллер IDE RAID от Promise с сопутствующими этому решению разъемами ATA100. Так же, как и у плат компании Chaintech, применено внешнее звуковое решение - чип от C-Media с возможностью вывода звука по 6 каналам. Но здесь нет в комплекте планки на заднюю панель, и посредством драйверов выходами центрального и задних каналов становятся разъемы Line-In и Mic-In. Плата, несмотря на свой младенческий (если можно так выразится) статус, не представляла собой сделанный на коленке объект исследования - нет на ней часто встречающихся в таких изделиях навесных элементов, пайка выполнена явно в заводских условиях. Единственным минусом является неудобное положение разъем для подключения кабеля дисковода - он расположен сзади 4 и 5 слотов PCI, и тянущийся через весь корпус шлейф явно не послужить наилучшей циркуляции воздуха. Случай же с полноразмерной PCI-картой рассматривать ныне нет смысла - они почти сошли на нет. Ничего особенного, в сравнении с конкурентами, не представляют усилия инженеров компании по улучшению цепей питания ядра процессора - 4 конденсатора по 3300 uF и 3 по 1500 uF каждый. Присутствуют на плате и ставшие обычными в последнее время для продукции этой компании разъемы SMARTCARD и AFPANEL - первый для подключения считывателя смарт-карт, второй же для подключения описанной нами ранее ASUS iPanel. На плате достаточно много перемычек, а наибольший интерес собой представляют 4 блока переключателей - с их помощью можно задать базовую частоту процессора, коэффициент умножения и напряжение питания ядра процессора. С помощью же четвертого мы можем выбрать тип процессора - Athlon, Duron или Athlon 4 (Palomino). Большинство же настроек скрываются в BIOS Setup платы.

Он выполнен на версии Medallion 6.00 от AWARD - типичный выбор для ASUSTeK. И уж в нем-то душа может разгуляться на всю катушку - огромный выбор режимов работы памяти, шин AGP и PCI, ручное распределение прерываний по слотам и т.д. и т.п. Присутствуют и все возможности технологии "Jumper Free" - именно такое наименование получила когда-то возможность изменять большое количество характеристик системы из BIOS Setup'a в версии от ASUSTeK. Есть такие возможности, как: изменение напряжения ядра процессора (1.525 - 1.85 В, шаг 0.025 В), изменение коэффициента умножения (x5 - x13), изменение частоты FSB (100 - 227 MHz (!) с шагом 1 MHz). Очень неплохо, но все же - уже стало стандартом, тем более для ASUS.

Плата имя ASUSTeK не опозорила, влилась в поток, исходящий с конвейеров компании и стала еще одним ориентиром для других производителей.

Abit KG7-RAID

Компания Abit достаточно долгое время почивает на лаврах добытых в прошлом побед - ничего же нового на данный момент в технологическом плане нет. Впрочем, это не мешает компании выпускать неплохие платы. И этим словам есть подтверждение - плата, побывавшая в нашей лаборатории. Она стала еще одним ярким представителем чипсета AMD-760. Внутреннее тестирование выявило, что плата является одним из лидеров на данный момент, поэтому мы и осмелились включить ее в данный обзор на правах представителя этого чипсета.

В коробке ставшего уже привычным дизайна темных тонов лежали помимо собственно материнской платы два кабеля ATA66/100, кабель для подключения дисковода, планка на заднюю панель компьютера с двумя дополнительными портами USB, компакт-диск с программным обеспечением, дискета с драйверами для IDE RAID и руководство пользователя, выполненное с использованием нового дизайна. Интересно заметить, что в нем можно найти помимо описания настройки и установки платы еще и большое количество рекламы мультимедийной продукции компании - акустических систем, видеокарт и т.д.

На компакт-диске не очень большой выбор программ - есть проигрыватель DVD дисков - WinDVD, Hardware Doctor для мониторинга системы, Adobe Acrobat Reader и набор программ от компании Buzzsoft - SoftCard Manager, SoftCopier, SoftPostCard, SoftBulkEmail. Также есть утилита для низкоуровневого форматирования жестких дисков от AWARD. Негусто, но даже немного забавно - набор оригинален.

Сама же плата не выглядит столь аскетично - есть на ней IDE RAID от HighPoint и достаточно большой выбор настроек. Но обо все по порядку. Разводка не самая удачная - разъемы IDE RAID и дисковода расположены прямо за слотами PCI, что во-первых может создать некоторые трудности при установке длинномерных плат в эти слоты, а во-вторых явно не улучшит циркуляцию воздуха внутри корпуса. На плате нет встроенного звукового контроллера, от чего мы уже начинаем потихонечку отвыкать. Зато есть IDE RAID на базе микросхемы HPT370A - в результате чего мы имеем два лишних ATA100 канала, а также можем построить RAID уровней 0, 1, 0+1, тем самым повысив либо производительность, либо увеличив надежность дисковой подсистемы. На северном мосту чипсета находится радиатор с вентилятором - особой нужды в нем нет, но все же это может повысить стабильность платы при экстраординарном разгоне системы. Для этих же целей служат 6 конденсаторов по 4700 uF и 2 по 2200 uF каждый. Переключателей на плате не то чтобы мало, можно сказать что их почти что нет - всего один для очистки содержимого CMOS. Все функции по настройке платы находятся BIOS - а чего еще можно было ожидать от платы этого производителя?

Он основан на версии 6.00 от AWARD и содержит тьму-тьмущую настроек. Естественно, что в нем есть подпункт SoftMenu III - в нем можно изменять частоту FSB от 100 до 200 MHz с шагом в 1 MHz, можно вручную задать соотношение частот FSB, SDRAM и PCI - 4:4:1 либо 3:3:1, изменить напряжения, подаваемые на ядро процессора, чипсет и память. Как и во всех материнских платах на этом чипсете, есть огромный выбор настроек памяти и шины AGP - только у одних он чуть поменьше, а у других, как в нашем случае - побольше. Еще же здесь есть просто громаднейшее подменю с настройками чипсета - оно не влезает даже полностью на экран! Что не маловажно, на этой плате можно вручную распределить прерывания по слотам PCI.

Что и сказать - просто огромнейшие возможности предоставляет эта плата для пользователя, любящего покопаться с настройками ради увеличения скорости работы. Но не стоит увлекаться - от этого может пострадать стабильность платы, которая на номинальных частотах работает очень даже прилично.

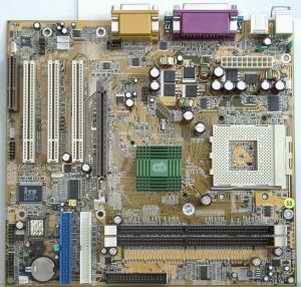

Chaintech 7SID

Компания несколько лет назад шагала впереди планеты всей - ее платы чуть ли не каждый день ниспровергали былых чемпионов с вершин производительности, завоевывая все новые вершины скорости. Но вслед за взлетом последовал спад - и сейчас платы этой компании причисляют к середнячкам. Посмотрим же на представителя чипсета SiS 735 от этой компании - так ли он хорош, как его достаточно далекие предшественники?

Плата, попавшая к нам в лабораторию, не была серийным образцом - и поэтому в полной мере относится к ней как к законченному продукту нельзя, тем не менее, она неплохо зарекомендовала себя в тестах, что делает честь инженерам компании.

В коробке с надписью "VIA Chipset Inside" - неизбежные издержки того, что плата еще не выпущена в продажу :), мы увидели кабель ATA66/100, кабель для подключения дисковода, отксеренную страничку с описанием переключателей и расположением различных разъемов на плате, а также диск CD-R, на котором находилось необходимое программное обеспечение. Но диск, к нашему удивлению, содержал в себе нормальный инсталлятор вместо просто набора драйверов - судя по всему, появление платы на прилавках магазинов не за горами. На сайте же компании можно найти упоминание о диске "Value Pack 2000", который будет находиться в комплекте с платой и содержать набор бесплатных программ.

Теперь же к самой плате. Малышка (а именно таковой она показалась нам на фоне остальных плат) несет на себе привычный набор функциональных компонент. Помимо такой привычной вещи, как интегрированный звуковой контроллер, имеющий разъем для фронтальной панели с аудиовыходами, есть еще и разъем для подключения считывателя смарт-карт. В остальном же плата обычна - в меру удобна (если можно так назвать платы этого форм-фактора), несет на себе 11 конденсаторов с емкость 2200 uF каждый для обеспечения стабильной работы платы, и имеет небольшой набор переключателей. Одним из них мы задаем частоту процессора и памяти - 100/100, 100/133 и 133/133 MHz, другим разрешаем возможность включения компьютера с помощью мыши или клавиатуры с разъемами PS/2, а с помощью третьего же сможем очистить при надобности CMOS.

Все остальные функции скрыты в BIOS. Он выполнен на основе версии 6.00 от AWARD и имеет в своем арсенале достаточно большое количество настроек - можно неплохо настроить тайминги памяти, поработать над производительностью шины AGP, вручную распределить прерывания по слотам PCI. К сожалению, ничего нельзя сделать для "бесплатного апгрейда" - разгона процессора, но поскольку на плате был прошит один из первых, не до конца отточенных BIOS, то в будущем можно надеяться на исправление этого недостатка программистами компании.

"Мал, да удал" - так хочется охарактеризовать этот продукт. Есть несколько недостатков - форм-фактор, отсутствие возможностей разгона системы. Но в качестве платы для высокопроизводительного домашнего компьютера, она наверняка подойдет.

1>>2>>3
