Обзор системной платы Asus K8V-Deluxe/WiFiB для Athlon64

Источник: Gelazo.Net
Автор - Colin Sun, перевод - Алексей Шкарупило

Asus – пожалуй самый широко известный бренд, замечательную продукцию этой фирмы можно найти на полках в любом компьютерном магазине от мала до велика. Причем почти везде у Asus самый широкий ассортимент товаров. Такой подход к удовлетворению запросов рынка создает для Asus имидж одного из наиболее уважаемых производителей электронного оборудования.

Asus занимает такую позицию среди покупателей не только из-за своей высококачественной продукции, но также за свой конкурентный подход, который дает ей дополнительные преимущества первооткрывателя новых технологий. Asus была первой кто вышел на рынок с системной платой на базе AMD 760MPX когда этот чипсет еще только появился, то же самое происходило и в дальнейшем, с платами базированными на nForce2 и i875P. И сейчас, в наших магазинах Asus K8V это одна из немногих плат для Athlon64 которую можно отыскать без проблем.

Полнофункциональная плата Asus K8V-DLX/WiFiB основана на популярном чипсете VIA K8T800, то есть плата разработана для процессора Socket 754 AMD Athlon64.

Три DIMM слота, которыми оборудована плата, поддерживают до 3GB unbuffered ECC или не-ECC DDR памяти со скоростными характеристиками PC3200. В стандартный функциональный набор платы включены контроллер Serial ATA/Serial ATA RAID, дополнительный IDE канал, 5.1 аудио, 3Com Gigabit LAN, порт IEEE 1394a и отдельно запатентованный 802.11b беспроводной LAN адаптер который мы вскоре подробнее рассмотрим.

Также с платой поставляется набор программ interVideo WinDVD и комплект дополнительных перемычек и кабелей, которые, конечно, пригодятся.

Функции платы

Исторически сложилось так, что системные платы Asus монтируются на коричневом текстолите весьма приятного для глаза оттенка. Asus K8V-DLX/WiFiB абсолютная противоположность – плата имеет угольно-черный текстолит, а слоты DIMM, гнезда кулеров и PCI слоты имеют свои индивидуальные яркие цвета. Если у вас прозрачный корпус, то эта плата будет достойным зрелищем на вечеринке локальной сети вашего подъезда.

Дизайн платы великолепен, здесь у вас определенно не возникнет никаких проблем с установкой как обычных, так и удлиненных AGP/PCI карт.

Почти все системные платы, продающиеся в наше время, хорошо промаркированы, и K8V-DLX/WiFiB не является исключением. Если вы не уверены в том, для чего нужен какой-либо разъем или перемычка, прямо на плате обязательно найдется краткое объяснение. Если вам оно покажется слишком кратким, то всегда можно обратиться к детально составленному руководству пользователя.

Основной разъем ATX, а также IDE слоты расположены в самых удобных для них местах – справа от DIMM слотов. При таком расположении эти толстые шлейфы не будут мешать ни одному другому системному устройству.

Так как Asus расположила FDD слот в нижней половине системной платы, то его специально развернули на 90 градусов, чтобы облегчить к нему доступ, и чтобы кабель лежал параллельно плоскости платы.

И, наконец, вам не потребуется вынимать видеокарту, чтобы установить дополнительные модули памяти, так как между AGP и DIMM имеется масса свободного места.

Помня об огромном количестве USB устройств, представленных на современном рынке, Asus разместила четыре USB 2.0 порта на задней I/O панели и даже добавила один Firewire порт! Много USB портов, это, конечно, хорошо, но, если вы захотите использовать функциональные заглушки, которые занимают пространство PCI слотов, то почувствуете что четыре USB – это уже несколько излишне.

Так как на рынке представлено множество высокоскоростных устройств работающих только с IEEE 1394, вам не придется беспокоиться о проблемах совместимости, так как K8V-DLX/WiFiB имеет этот порт встроенным прямо в плату, благодаря контроллеру VIA VT6307.

Serial ATA это пока задел на будущее, и хотя жесткие диски Serial ATA уже имеются в продаже, IDE устройства все еще более популярны. Так что особенно приятно было обнаружить дополнительный IDE канал, благодаря чипу Promise PDC20378, который дает для Asus K8V-DLX/WiFiB поддержку до шести IDE устройств.

Поскольку кулер Athlon64 оказывает значительное давление на системную плату, Asus использует специальный стальной задний щиток, что дает дополнительные гарантии от деформации платы вследствие давления. А для тех, кто использует более экстремальные виды охлаждения... я думаю, вы будете рады узнать, что K8V-DLX/WiFiB имеет монтажные отверстия для удержания кулера также и над Северным мостом чипсета VIA K8T800.

Если вам интересны технологические аспекты VIA K8T800, обращаю ваше внимание на предыдущую нашу статью о системной плате MSI K8T Neo которая очень подробно вдается в эти детали.

Теперь, когда мы рассмотрели функциональное наполнение платы, давайте обратимся к беспроводным 802.11b решениям. Благо, Asus отметилась и здесь...

Изюминка K8V-DLX

Несколько лет назад домашние сети получили мощный толчок в развитии. Если в вашем доме по плинтусу была проложена витая пара Ethernet, вы считались на острие прогресса. Производители тогда увидели хороший рынок сбыта в людях, желающих иметь качественное подключение к Ethernet, без затрат и хлопот по прокладке десятков метров толстого белого кабеля.

Решение вопроса заключалось в беспроводных системах, и вскоре после этого индустрия испытала неспешный, но постоянный подъем в WiFi технологиях – 802.11b сетях. Для покупателей, имеющих три-четыре PC в одном доме, беспроводные сети оказались относительно недорогим методом соединить их всех вместе. Хотя беспроводная связь больше подходит для открытых пространств, волны высокой частоты также могут проникать сквозь стены и двери без больших потерь сигнала. Теперь основной проблемой остается лишь скорость передачи, где 802.11b предоставляет только 11mbps в то время как 10/100 Ethernet дает 100mbps.

В попытке облегчить жизнь покупателю, Asus заботливо включил в K8V-DLXWiFiB свою собственную 802.11b адаптер-карту и дипольную антенну. Это запатентованный Wireless Fidelity слот, так что карта будет работать только с системными платами Asus, которые оборудованы специальным разъемом, но для плат Asus это очень полезная функция. Антенна поставляется с 60 сантиметровым кабелем, так что может быть укреплена в положении, обеспечивающем лучший прием.

WiFi NIC работает на стандартных для 802.11b частотах в пределах 2.4~2.5 GHz, и при использовании внутри помещения имеет рабочую дистанцию около 30 метров. Если вы используете свой компьютер за пределами помещения (например, в игровых LAN мероприятиях где-нибудь на природе), рабочая дистанция при 11Mbps достигнет порядка 300 метров. Для проводных сетей Asus K8V-DLX/WiFiB имеет на плате 3Com Marvell Gigabit NIC, который позволяет передачу данных со скоростями до 1000mbps. Такой сетевой адаптер с легкостью удовлетворит все ваши потребности в высокоскоростной передаче данных во время игровых LAN побоищ. :-)

Дополнительные возможности Asus, просто облегчающие жизнь

К своей K8V-DLX/WiFiB плате Asus прилагает не только массу дополнительного оборудования, плата также имеет немало скрытых возможностей уже включенных прямо в нее. Первое о чем стоит упомянуть – функция Asus CPR (CPU Parameter Recall – Восстановление Параметров Процессора). Помогает она в том случае, если чрезмерно разогнанная система даже не запускается и не проходит POST. Все что надо сделать в этом случае – выключить системный блок и включить его снова, все параметры BIOS будут восстановлены. Во время тестирования эта функция работала без каких-либо сбоев и сэкономила нам массу времени. Ни разу CPR не сработал тогда, когда этого не требовалось.

Другая функция – Asus Ai BIOS фактически включает в себя три разные утилиты, первая это технология Asus Q-Fan. Q-Fan настраивает скорость вращения вентиляторов в соответствии с тем, насколько сильна нагрузка на процессор и какая степень охлаждения ему требуется. В современном мире высоких скоростей, перегревов и шумящих кулеров, Q-Fan может значительно снизить шум от работы системного блока.

Но хотя в теории это очень полезная утилита, на практике Q-Fan работает не так хорошо. Иногда он настолько часто переключает скорости вращения вентилятора, что из системного блока доносятся двухтональные сирены в исполнении кулера, что несколько раздражает. Другая функция, Asus POST reporter может голосом произнести через PC динамик или звуковые колонки, что происходит с системой во время POST. Если обнаружены какие-то неполадки, вы просто услышите об этом, вместо того чтобы пытаться выяснить самому из-за чего же не грузится система. И последняя - Asus' CrashFree BIOS 2 это BIOS загрузчик, который может восстановить с CD оригинал BIOS, в случае, если BIOS был поврежден, например вирусом. Довольно полезная функция.

Установка WiFi в домашних условиях

Установка и настройка беспроводной сети Asus очень проста, однако все же лучше, чтобы это делал опытный пользователь, так как здесь пригодятся общие знания о том, как устроена архитектура компьютерной сети.

Программное обеспечение, поставляемое Asus для своих беспроводных сетей, достаточно несложно для понимания. В окне состояния сети можно получить информацию о типе имеющихся соединений и сконфигурировать IP/DNS настройки, а в прочих настройках мы можем установить скорость работы сети и используемый уровень криптования. Всем, кто использует беспроводные сети, я рекомендую всегда устанавливать уровень криптования WEP. Если вы этого не сделаете, а при этом ваш уровень доступа установлен в обычное состояние DHCP, вы можете запросто пустить к себе в сеть и в свой компьютер любого, кто находится в зоне приема.

Когда мы делали этот обзор, наш адаптер проводил поиск всех открытых беспроводных LAN в радиусе своего действия, и оказалось, что некоторые такие сети вокруг нашей лаборатории незакриптованы и позволяют подключаться всем кто пожелает. Самое безобидное что я мог сделать – выйти за их счет в Интернет, хотя я уверен, при желании я бы получил доступ и к более интересным вещам в их сети.... но это было бы уж совсем незаконно.

Тестирование работоспособности беспроводной сети

Чтобы протестировать нашу сеть, мы установили NetIQ на нашу тестовую машину с Asus K8V-DLX/WiFiB и клиент NetIQ EndPoint на другой компьютер с WiFi. Время задержки TCP при беспроводном соединении было равным 8ms, что заметно больше чем 1ms при проводном 3Com Gigabit NIC соединении. Пропускная способность беспроводной связи составила 5.135 Mbps, проводной - 73.395 Mbps. Выражаясь более понятным языком, пересылка 15MB файла по беспроводной сети заняла бы 25 секунд, тогда как по обычной витой паре он пересылался бы за 3 секунды. Если вы устанавливаете у себя ICS (internet connection sharing – общее использование Интернет), то 802.11b позволяет полное его использование, вы без проблем сможете ходить по страничкам, получать почту и использовать потоковые мультимедиа приложения.

Далее переходим к тестам разгона.

BIOS и возможности разгона

Помня о заблокированных множителях процессоров Athlon64, производители системных плат решали сами, реализовывать им настройки системной шины или нет, так как с Athlon64 это все равно малоприменимо. Конечно, можете быть уверены, что Asus дает своим пользователям такую возможность! Удивительно, но мы смогли запустить плату на частоте аж 220 MHz прежде чем начались сбои в работе памяти. Нам пришлось поднять напряжение на память до 2.8V, чтобы снять некоторые вопросы нестабильности работы. Продолжая наращивать частоту, в районе 226 MHz мы опять столкнулись с потерей стабильности, на этот раз пришлось поднять напряжение на V-Link до 2.7V.

После этого плата преодолела планку в 237 MHz, а далее начала сбоить. И что бы мы ни делали для возвращения стабильности, понижали множители памяти и ее тайминги, ничего уже не помогло, что немного странно. Однако и 237 MHz это очень неплохой результат для типовой системной платы!

Asus BIOS:

Любителям разгона, очевидно, понравится K8V-DLX/WiFiB так как у нее просто море настроек для памяти. Сказать по правде, я даже толком не знаю для чего нужно большинство из них, просто я ставил их всех в положение наибольшей производительности...

Asus дает возможность пользователю настраивать параметры шины HyperTransport. Изменив ее чатоту или ширину канала, вы сможете по желанию замедлить шину HyperTransport (убыстрить ее удастся вряд ли).

Asus позволяет менять частоту системной шины в пределах 200-300 MHz. Также плата позволяет изменять множители процессора (благодаря последнему 1003 BIOS), так что в нашем распоряжении теперь множители в пределах 5-10x. Можно поднять напряжение на процессор до 1.55V, а другая настройка, VCore Offset позволяет поднять его еще на 0.15V. Максимальное напряжение на DDR – 2.8V, на AGP – 1.7V, на V-Link – 2.7V. У BIOS имеются предустановленные настройки производительности – Auto, Safe и Turbo (мы использовали turbo во время тестирования).

Теперь обратимся к результатам тестов.

Параметры тестовой системы:

Процессор: AMD Athlon64 3200+
Частота шины: 10 x 200 MHz = 2.0 GHz
8.5 x 237 MHz = 2.01 GHz
Системные платы: MSI K8T Neo Albatron K8X800 Pro II
Gigabyte K8NNXP Asus K8V-DLX
Видеокарта: ATi Radeon 9700 Pro, Catalyst 3.6
Память: 2x 256MB Corsair TwinX-3200LL
Жесткий диск: 40GB Western Digital Special Ed.
CDROM: NEC 52x CD-ROM
Питание: Vantec 470W Stealth PSU
Охлаждение: AVC Sunflower
Операционная среда: WindowsXP Build 2600
nForce 2.45
Тестовые программы SysMark2002
Business Winstone 2002
Content Creation 2002
Winbench 99
SiSoft Sandra 2004
PCMark2002
3DMark2001SE
AquaMark 3
Quake III Arena
UT2003

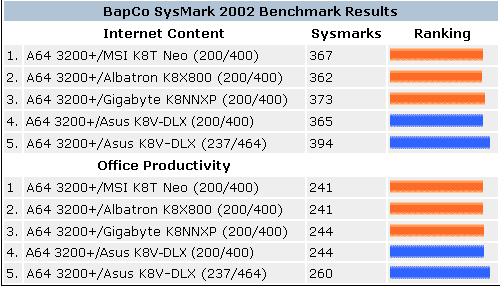

BAPCO Sysmark 2002

SysMark2002 это скорее просто расширенный SysMark2001, чем совершенно новый тест. Приложения, используемые для тестирования были обновлены, и что особенно важно для пользователей AMD, обновленный SysMark2002 использует Windows Media Encoder 7.1, который поддерживает SSE инструкции AthlonXP.

Asus K8V-DLX/WiFiB демонстрирует очень хорошие результаты в SysMark2002. Просто позор, что этот тест все еще не поддерживает SSE2 инструкции для Athlon64, если бы это было так, оценки за Интернет контент были бы намного выше.

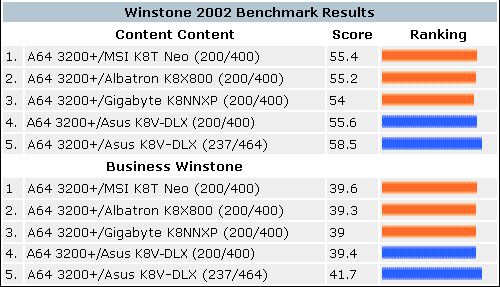

Winstone 2002

Content Creation Winstone 2002 это низкоуровневая тестовая система, базированная на реальных приложениях, которая измеряет общую производительность компьютера при работе с последними версиями 32-битных Windows контент-создающих приложений для Windows 98, Windows 2000, Windows Me, или Windows XP.

Business Winstone 2002 это также низкоуровневая тестовая система, базированная на реальных приложениях, которая измеряет общую производительность компьютера при работе с наиболее продаваемыми 32-битными Windows приложениями для Windows 98, Windows 2000 (SP6 и старше), Windows Me, и Windows XP. Business Winstone не эмулирует деятельность этих программ, он реально запускает их и прогоняет по нескольку разных скриптов симулируя их активность, измеряет время которое они затрачивают на завершение этих действий и основываясь на этом выводит очки производительности.

В тесте Winstone 2002 результаты оказались сгруппированы несколько плотнее. И опять, даже на штатной частоте Asus K8V-DLX/WiFiB по производительности находится на первых позициях.

Winbench 99 V1.2

WinBench 99 это тест компьютерных подсистем, который измеряет производительность графической, дисковой и видео подсистем компьютера в обвязке Windows драйверов. Тесты WinBench 99 могут работать на Windows 95, Windows 98, Windows NT, Windows 2000, и Windows Me.

Очень странно видеть, что HDD и графическая подсистема почти не получают прироста при разгоне. Но имейте в виду, что в обоих случаях сам процессор работает на одной и той же частоте.

Sisoft Sandra 2004

Sandra была создана для измерения теоретической производительности системы в целом и ее компонентов по отдельности. Повторим, что цифры, которые она показывает, чисто теоретические и могут не совпадать с реальной производительностью. Более высокие значения соответствуют лучшей производительности.

Так как процессор всегда работает на одних частотах, неудивительно видеть, что результаты в основном одинаковы для процессорных тестов. Однако из последнего теста видно, что пропускная способность памяти очень заметно увеличивается в результате разгона.

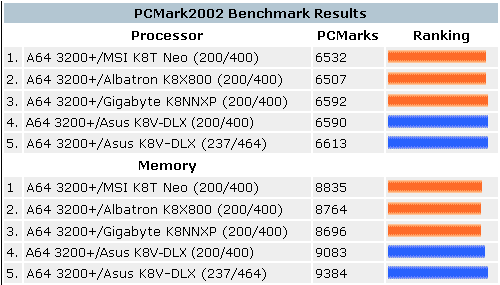

PCMark2002, 3DMark2001

PCMark может быть пригоден как для настольных систем, так и для лап-топов и даже рабочих станций и показывает производительность в повседневных вычислениях для домашнего и офисного использования. PCMark особенно нагружает CPU, подсистему памяти, графическую систему, жесткие диски, интерфейс WindowsXP (если используется WinXP), проверяет производительность видео и даже батарей лап-топов.

В этих тестах даже на штатных частотах у Asus K8V-DLX/WiFiB имеется некоторое преимущество перед остальными платами.

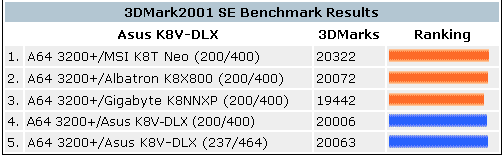

3DMark2001 SE

Комбинируя поддержку DirectX8 с совершенно обновленной графикой, этот тест продолжает представлять собой неплохую проверку общей производительности системы. 3DMark2001 SE был создан совместно с ведущими производителями 3D ускорителей и процессоров, и является надежным набором диагностических утилит. Тест демонстрирует 3D-игровую производительность, используя реальные игровые технологии для проверки реальной производительности системы. Тесты включают в себя: DirectX8 Vertex Shaders, Pixel Shaders, Point Sprites, DOT3 и Environment Mapped Bump Mapping, поддержку для полного анти-алиасинга, компрессию текстур, а также два игровых теста с использованием физики реального времени Ipion. Более высокие значения соответствуют лучшей производительности.

Честно сказать я просто в недоумении почему MSI K8T Neo показывает такие высокие результаты относительно остальных плат. В то же время Asus K8V-DLX/WiFiB также очень неплохо проявляет себя.

AquaMark3

AquaMark3 это мощная утилита для определения достоверной информации об общей производительности системы в игровых задачах. Так как этот тест активно использует функции DirectX9, DirectX8 и DirectX7, он представляет типичные требования игровых приложений периода 2003 и 2004.

Должен честно признаться, что свалял дурака в тесте процессоров в AquaMark. Я проведу полное тестирование всех плат в ближайшем будущем. В целом, на штатных частотах Asus K8V-DLX/WiFiB демонстрирует очень хорошие результаты, как мы все и ожидали.

Quake III Arena

Quake III Arena это шутер от первого лица (First Person Shooter – FPS) который революционизировал игровые технологии, как мы все знаем. Здесь используются множественные световые источники и высококачественные графические текстуры, способные полностью загрузить видеокарту работой.

Плата Asus K8V-DLX/WiFiB выходит в лидеры в обоих тестах Quake III Arena, и в тесте системы в целом и в тесте процессора.

Unreal Tournament 2003

Unreal Tournament 2003 это продолжение игры 1999 года, неоднократно завоевавшей титул 'Игра года'. Она использует самый мощный игровой движок – где графика, звук и игровая атмосфера возносится за все вообразимые пределы. Unreal Tournament 2003 использует вертексные и пиксельные шейдеры, для игры рекомендуется иметь DirectX 8 видеосистему, чтобы использовать все возможности движка.

Похоже UT2003 очень любит плату Asus K8V-DLX/WiFiB! На штатной частоте это самая быстрая плата в нашем наборе, а разгон дает ей значительное ускорение, несмотря на то, что процессор продолжает работать практически на той же скорости.

Функционально богатая и быстрая плата – это то, что вы искали!

В мире есть всего несколько фирм, которые добились того уровня уважения, какое Asus имеет в компьютерной индустрии. В той рыночной нише, где личная преданность кажется вроде бы неуместной, Asus каким-то образом добилась любви именно к своей торговой марке. Бывало, я часто слышал от покупателей в компьютерных магазинах "Я использую только продукцию Asus" или "если это не Asus, то мне этого не надо".

С розничной ценой равной $145 US K8V-DLX/WiFiB является довольно привлекательной покупкой, учитывая, что на плате имеется не только Serial ATA/Serial ATA RAID, дополнительный IDE канал, 5.1 аудио, IEEE 1394a, и собранный на плате 3Com Gigabit Ethernet контроллер, но еще и беспроводной 802.11b NIC в придачу!

Функции Asus Ai могут оказаться очень полезны, а моей любимой оказалась CPR функция. Уж больно хлопотно каждый раз вручную перезапускать CMOS, когда слишком разгонишь систему, а с Asus CPR все что нужно – это выключить и включить системный блок. Плата K8V-DLX/WiFiB имеет чрезвычайно удобный дизайн, от разъемов по краю платы до IDE/ATX слотов, имеются даже монтажные отверстия вокруг Северного моста VIA K8T800, все просто отлично.

Как можно заметить из тестов, Asus K8V-DLX/WiFiB имеет замечательные показатели производительности. Даже на штатных частотах ее результат оказывался либо первым либо очень близким к первому месту. Используя способность процессора Athlon64 к понижению собственного множителя, мы смогли достигнуть весьма высокой частоты системной шины равной 237 MHz без понижения скорости работы памяти! Если вы как раз тот счастливчик, который подбирает плату под свежеприобретенный Athlon64, постарайтесь, чтобы Asus K8V-DLX/WiFiB попалась вам на глаза. Она быстра, наполнена массой функций и не так дорога для своего уровня. Что еще нужно для счастья?
